Руководство по эксплуатации. Универсальный измельчитель "Кормилец"

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ

СОРМАТ”

ИЗМЕЛЬЧИТЕЛЬ УНИВЕРСАЛЬНЫЙ

Модель ИУ01.00.000

"Кормилец"

Руководство по эксплуатации

ИУ01.00.000 РЭ

г. Краснодар

2013 г.

Руководство по эксплуатации не отражает незначительных конструктивных изменений, внесенных изготовителем после подписания и выпуска в свет данного руководства, а также изменений по комплектующим изделиям и документации поступающей с ними.

1. ОБЩИЕ СВЕДЕНИЯ.

Измельчитель универсальный "Кормилец" (далее изделие) предназначен для измельчения фруктов и овощей. Может быть использован в домашних условиях для получения корма для скота и птицы, а также мезги, используемой при приготовлении сока, напитков, виноматериала, в также ряда продуктов на их основе.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики изделия представлены в таблице 1.

Таблица 1.

Наименование параметра

Значение

1

Максимальная производительность, кг/час

150

2

Номинальная мощность привода, Вт

1050

3

Напряжение, В

220

4

Частота тока, Гц

50

5

Номинальный потребляемый ток, А

5

Габаритные размеры, мм:

- длина

- ширина

- высота

650

400

1250

Масса, кг

15

В зависимости от материала деталей (углеродистая сталь с лакокрасочным покрытием или нержавеющая сталь) возможны различные исполнения изделия.

3. УСТРОЙСТВО.

Основными элементами изделия (рис. 1) являются: фреза 6, установленная на валике и неподвижные ножи 7, которые находятся в корпусе 2. Также на корпусе 2 размещается бункер 1. Дрель 5 закреплена на корпусе 2, и вращает фрезу 6. При попадании продуктов измельчения между неподвижными ножами 7 и фрезой 6 происходит процесс их измельчения. Корпус 2 на ножках 4 устанавливается на ровной поверхности. Снизу к корпусу 2 прикреплен кожух 3.

4. ПОДГОТОВКА К РАБОТЕ И РАБОТА.

К работе с изделием допускаются совершеннолетние лица, изучившие данное руководство по эксплуатации и руководство по эксплуатации машины электрической сверлильной (дрели).

Собрать измельчитель:

1

Присоеденить к корпусу ножки и привернуть их винтами-барашками

2

Присоединить к корпусу нижний защитный кожух, привернув его с двух сторон винтами

3

Присоединить к корпусу бункер, надев его на петлю и закрепить его винтом-барашком, при этом кронштейн бункера должен зафиксировать стопор.

4

Присоединить дрель, надев патрон дрели на вал и зажать его, после чего привернуть дрель к боковым щекам корпуса винтами-барашками.

При сборке необходимо быть осторожным, т.к. в корпусе находится фреза с острыми зубьями, о которые можно пораниться.

Под выходное отверстие изделия поставить ведро или любую другую емкость. Подключить изделие к электросети, вставив вилку 8 в розетку.

Внимание!

Запрещается использовать измельчитель со снятым кожухом 3.

Запрещается открывать бункер 1 при работающей дрели.

Включить кнопкой дрель, застопорить кнопку фиксатором. В бункер насыпать измельчаемые продукты. Следить, чтобы в бункер не попадали посторонние предметы.

В случае получения крупных фракций, пропустить их через измельчитель ещё раз.

По окончании работы изделие необходимо промыть. Промывка осуществляется следующим образом. Отключить дрель от сети, вытащив вилку из розетки. Открутить барашек и снять бункер вместе с крышкой корпуса. Осторожно! Открываются режущие элементы. Отсоединить дрель. В корпус под напором подается вода. Когда изделие будет промыто, его необходимо высушить. При длительном хранении желательно смазать металлические поверхности защитными покрытиями (смазкой).

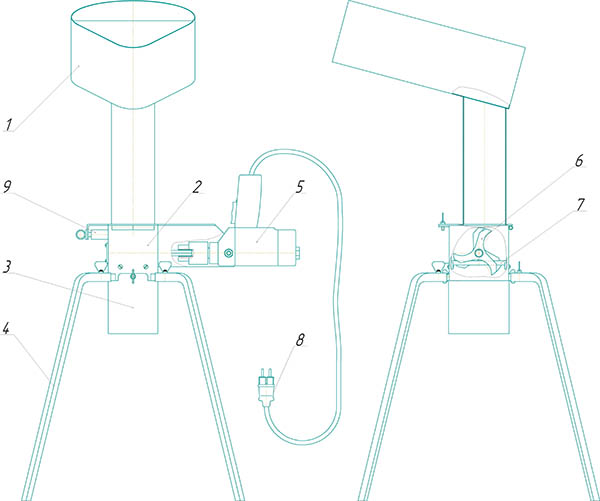

Рис.1. Измельчитель универсальный

1 – бункер

2 – корпус

3 – кожух

4 – ножка

5 – дрель

6 – фреза

7 – ножи неподвижные

8 - вилка

9 – блокиратор

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

5.1. Завод-изготовитель гарантирует работу изделия в течение 12 месяцев со дня продажи при условии соблюдения правил транспортировки и эксплуатации.
