Инструкция Диспетчера

SAIP CXF-400-B Инструкция Диспетчера

Продвинутый ветер / солнечный гибридный диспетчер, CXF-400-B, особенно разработаны для небольшого ветра высокого уровня / солнечной гибридной системы и особенно подходящие для ветер / солнечной гибридной системы уличного фонаря и ветра гибридная система мониторинга / солнечная гибридная система мониторинга.

1 Функция управления CXF400:

1), По Защите скорости, если оборот в минуту находится в пике, автоматический тормоз будет держать в течение 5 минут.

2), Когда полный поток встречает ограничение тока, Батареи будут заряжены в ограничении тока. Дополнительная власть освобождена от обязательств в Широтно-импульсная модуляция.

Кроме того, у диспетчера есть ряд прекрасные функции защиты, включая: зарядка перемены солнечной батареи, обратная связь солнечной батареи, слишком высокая плата батареи, сверхразгрузка батареи, обратная связь батареи, молния, ограничение тока ветряного двигателя, ветряной двигатель автоматический тормоз

2 защиты Батареи,

1 защита Слишком высокой платы: дополнительная власть освобождена от обязательств в Широтно-импульсная модуляция после полной батареи.

2 защиты Сверхразгрузки: Закрытие вводило, когда разгрузка закончена.

3 Защиты на обратной связи батареи

3 Функции Входного управления:

1) Два пути ввода:

1, обычно открытый толчок;

2, Управляемый светом Контроль: ПРОЧЬ, НА;

3, Легко-подчиненный Контроль: ВКЛ, Контроль времени: ВЫКЛ, Комбинируя Продукцию с Полной мощностью / harf-власть в различные периоды.

2 защиты Короткого замыкания Груза на перегрузке

4 Функции Показа:

1 напряжение Ветряного двигателя; поток ветряного двигателя: власть ветряного двигателя

2 напряжения Фотоэлемента; поток фотоэлемента, власть фотоэлемента.

3 напряжения Аккумуляторной батареи; аккумуляторная батарея s электрическое количество; перенапряжение, недостаточное напряжение

4 показа Груза:: первое через на режиме управления продукции, и урегулировании времени на отключении; второе через на режиме управления продукции; и урегулирование времени на отключении. Перегрузка, короткое замыкание

5 других: Освещение защиты.

B Ветряной двигатель и связь принадлежностей s' Диспетчера

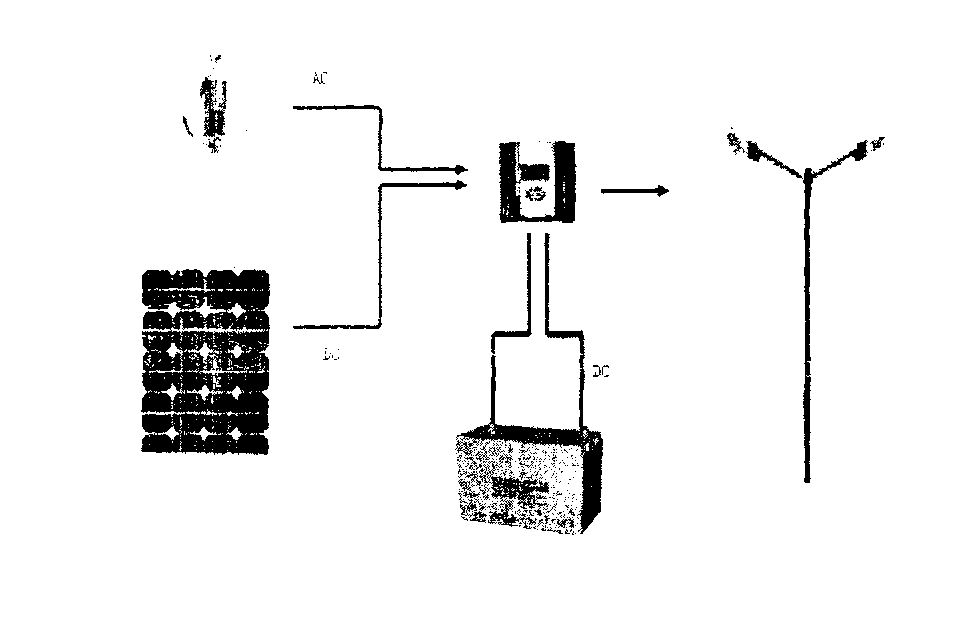

диаграмма отношений ниже:

C Ветряной двигатель и Связь Диспетчера

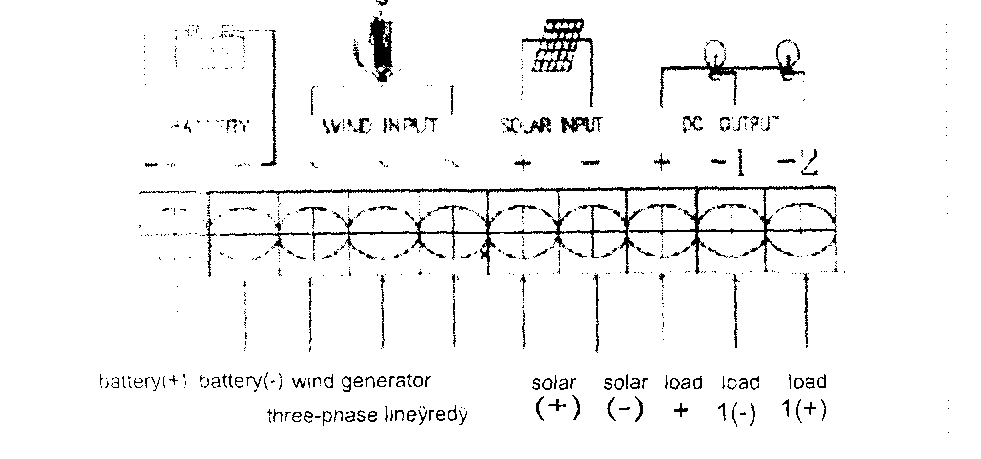

Ниже Телеграфирует Терминал и Марка Дескрипшна

сцепление диспетчера

Последовательность Проводки как указано ниже:

1. во-первых с ветряным двигателем выравнивают любые две линии, коротки связанный. Чтобы к операции, чтобы заставить ветряной двигатель замедлиться или киоск.

2. соедините огни груза, которые Два груза, разделяющие положительное, будут первый груз соединять с ПРОДУКЦИЕЙ DC "+" и "-1"; второй груз соединяется с ПРОДУКЦИЕЙ DC "+" и '-2 'Предельных винта, чтобы напрячься.

3. Соедините батарею: после подтверждение батареи, положительной и отрицательной, будет положительная линия и терминалы проводки батареи диспетчера, связанные с отрицательной связью в связи. Батарея соединилась, групповой показ покажет. Особое внимание к батарее не может быть полностью изменено!

4. Входной кабель ветряного двигателя должен быть связан с входным терминалом ветра диспетчера, когда низкая скорость ветра или статическая ситуация (никакой ветер).

5. И положительные и отрицательные электроды должны быть связаны со свинцовыми проводами от солнечной батареи.

D Операционная инструкция относительно жидкокристаллической группы,


Жидкокристаллическая операция и Показ D1, жидкокристаллическая операция и Инструкции по Показу

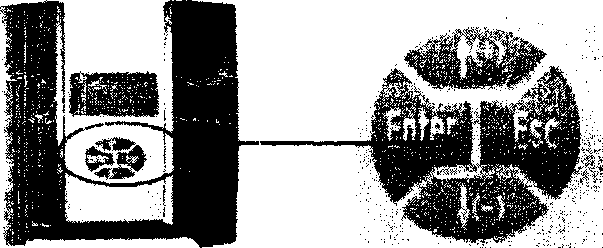

Описание Нажатия клавиши:

Лампа подсветки ЛСД идет после нажима любого ключа. Лампа подсветки будет автоматическое отключение 10 секунд спустя в то время как остановка, нажимающая любой ключ

(Стрелка плюс), ключ символизирует увеличение или затем один. В рассматривающем окне нажмите этот ключ, чтобы проверить параметр. В урегулировании окна нажмите этот ключ, чтобы проверить затем приспосабливаемый параметр или увеличить ценность текущего параметра.

(Стрелка минус), ключ символизирует уменьшение или предыдущий. В рассматривающем окне нажмите, этот ключ проверяют предыдущий параметр. В урегулировании окна нажмите этот ключ, чтобы проверить предыдущий приспосабливаемый параметр или уменьшить ценность текущего параметра. Войдите" в ключ, символизирует набор, или подтвердить. В рассматривающем окне нажмите этот ключ к окну урегулирования доступа. В урегулировании окна нажмите этот ключ, чтобы спасти параметр и возвратиться к просмотр окна.

Esc: кнопка символизирует, отменяют или ручной выключатель. В урегулировании окна нажмите этот ключ, чтобы возвратиться к рассматривающему окну и не спасти измененные параметры. В просмотре ключа как ручной ключ сброса для короткого замыкания груза или перегрузки.

D2 Показанное Довольное Описание

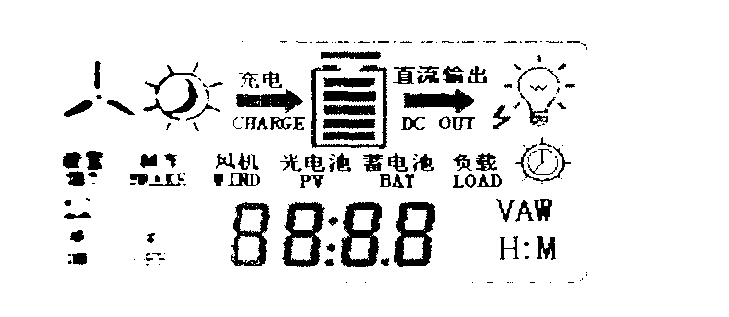

Жидкокристаллические экранные дисплеи следующая картина.

1) символизирует ветряной двигатель.

2) символизирует день, символизирует ночь.

3) символизирует батарею, внутренний граф полосы представляет статус питания от батареи.,

4) символа Груза, это означает статус груза и статус ошибки

Нормальный груз без продукции всегда для не - диафрагма, показывает индикатор

Когда там произведен, это показало в диафрагме

• Когда груз закончен, вспышка символа груза, Пользователи должны удалить дополнительный груз, щелкнуть ключом "Esc" к резюме

• защита короткого замыкания, если срывают знак, всегда является вспышкой, пользователи нуждаются к проверка в проводе груза, чтобы подтвердить нормальный, щелкнуть ключом "Esc", чтобы вручную восстановить.

5)` Это - оптический контроль, марка контроля времени. Когда марка - знак что освещение

контроль, контроль времени выключен, когда есть знак что открытый легкий контроль, время

контроль прочь.

6) НАБОРОВ" символ, выразите государство Вас, были установлены

7) левый нижний угол 1, 2 средства, которые производят 1th и 2th продукция

8) 88:88 для показа параметра, жидкокристаллических экранных дисплеев различные параметры в цифровом.

Жидкокристаллическая кнопка D3 просматривает параметры и производила способ

1) после того, как настроено электрическая цепь, система находится в клетчатом государстве, жидкокристаллическом дисплее напряжение батареи: XX.X V

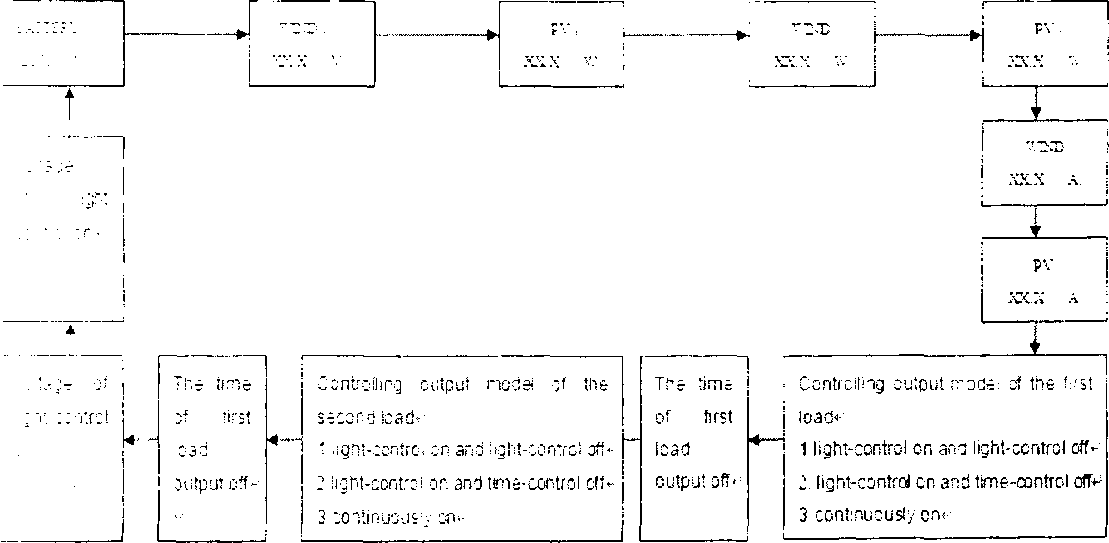

2) просмотрите способ, нажимая стр + "ключевая операция, согласно следующему заказу периодически повторить через различные параметры, а именно, напряжение батареи, напряжение ветряного двигателя,

легкое напряжение батареи, власть ветряного двигателя, фотогальваническая власть, поток ветряного двигателя, фотогальванический поток. Нажмите "стр -" кнопка, показанная в обратном порядке

ЖК-монитор Контроля за продукцией покажет три вида типов, включая:

1, легкий контроль над, контроль времени прочь

2, легкий контроль выключен, контроль времени находится на

3, всегда на

Следующее - продукция ЖК-монитора трех видов режима управления продукции.

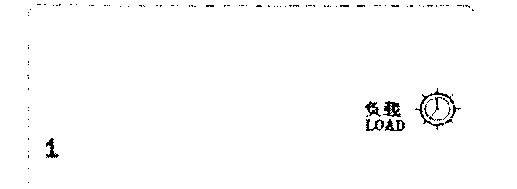

1) См. ниже легкого открытого контроля, легкий контроль связанный интерфейс (Примечание: Чтобы показать необходимое внимание на содержание обычного жидкокристаллического дисплея, содержание было удалено.)

Открытый легкий контроль, легкий контроль связал интерфейс

2. Левый нижний угол показывает "1", который является 1th продукцией. На выставочном "грузе" права и символе солнца, который означает, грузом управляют при свете как то же самое, поскольку легкий контроль открыт, легок - контроль выключен.

Под способом продукции управления, освещение, проверенное диспетчером, который основанный на напряжении солнечной батареи. И груз производил набор автоматически ночью. Способ продукции диспетчера выключит продукцию груза, когда-то время урегулирования закончено, или дневной начинается.

Легкий открытый контроль, контроль выбора времени ОТ связанного интерфейса.

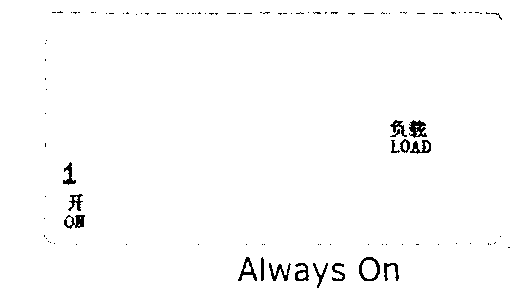

3. Левый нижний угол показывает "1", который является 1th продукцией. На выставочном "грузе" права, оставленном угловые шоу "НА", который означает, груз всегда открыт. И груз, работающий 24 часа, доступен, за исключением при защите напряжения и сбое. Эта функция применена в наружном контроле и так далее.

Жидкокристаллический ключ D4 устанавливал параметры и производил модель.

Жидкокристаллическое операционное урегулирование: 1th Продукция, Продукция, 2th, Управляемая светом: НА, ПРОЧЬ,

Три модели урегулирования продукции: 1, Контроль времени: ВКЛ\ВЫКЛ, 2, Легкий контроль: ВКЛ\ВЫКЛ, 3 всегда открытый.

Чтобы пересмотреть некоторые параметры, Нажатие клавиши" или "назад к интерфейсу, и устанавливающий после прессы Вступают", жидкокристаллические шоу "Набор". Подавите, 'чтобы пересмотреть параметр снова. После урегулирования "Вступите", пресса сохранит настройку, и назад к просмотру, пресса "Esc" не будет сохранять настройку, и назад к просмотру.

D5. Ручное Урегулирование Тормоза:

Пресса "Входит" в ключ и ключ "Esc" в то же самое время, жидкокристаллический Экспресс в условии тормоза. После торможения ветряного двигателя прекратит вращать тормоз или замедлит операция по скорости теперь, ветряной двигатель не может двинуться на большой скорости. При торможении в то же самое время нажимают "Войти" ключ и ключ "Esc", ЖК-монитор исчезают, выражают удаленное государство тормоза. Под нормальной властью ветряной двигатель не может тормозить государство.

E . Диспетчер Главный Параметр
