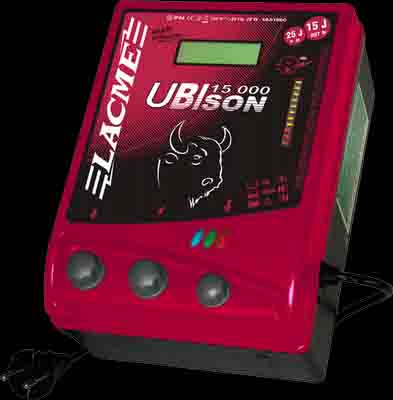

ПАСПОРТ -РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ГЕНЕРАТОРА UBISON 15000

Генератор ES-U15000 представляет собой разумный, легко приспосабливаемый Генератор электрического ограждения, потребляющий 230 Вольт. Данный Генератор оптимизирует уровень боли, которую ощущает животное во время поступления постоянной энергии. Технология «MultiPulstronic» позволяет распределять энергию в траву и тем самым обеспечивает защиту любому животному существу, которое могло бы вступить в контакт с ограждением. Модуляцию выходной энергии рассчитывают в соответствии с текущим сопротивлением и изменением с течением времени очень эффективной техники. Мощное и специально разработанное для использования, правильно установленное постоянное ограждение может контактировать с обильным ростом растений, и использоваться для коров, овец, козлов, кабанов, и животных, которым трудно выдержать настриг, шкуру или свой темперамент.

Электронный механизм полностью модульный. В технологии «Сверх низкого сопротивления » использовались средства, которые позволяют ограждению оставаться эффективным, даже если трава касается провода или там находятся неисправные изоляторы, и т.д.). Для того чтобы увеличить безопасность, оригинальный дизайн передает энергию в форме нескольких импульсов, которые увеличивают ощущаемую боль.

Серии проверок светодиодов позволят Вам проверить производительность Генератора, качество заземляющего стержня, уровни потерь.

Цифровой дисплей с подсветкой позволяет все время наблюдать за выходной энергией и процентом изоляции на ограждение. Число обнаруженных контактов ограждений определяется, во время, когда Генератор включен в режиме максимальной энергии и когда растительность в большей степени оказывает влияние на ограждение. В заключении указываются этапы модуляции выходной энергии, в случае, если Генератор включен в режиме безопасности.

Столбцевая диаграмма допускает безотлагательные проверки напряжения в проводе ограждения.

Данный Генератор соответствует Международным Стандартом Безопасности и утвержден Министерством Сельского Хозяйства Франции.

ТEХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Энергоснабжение: 230 Вольт - 50 Герц

Напряжение пикового импульса: 7 000 Вольт

Номинальная мощность: 22 Вт

Энергия пикового импульса: 15 ДЖ

Нормированная энергия: 5 Дж по 500 Ом

Количество импульсов в минуту: приблиз. 50

Период следования импульсов: в порядке 9 / 1000

Длина х ширина х диаметр 26Х 19Х13

Масса: 3, 5 кг

УКАЗАНИЯ ПО УСТАНОВКЕ:

Для того чтобы получить эффективное, электрическое ограждение, конечно, необходимо, использовать не только хорошее ограждение, но также, внимательно установить изоляторы, столбы ограждения, провод и заземляющий стержень.

Провод: Провод с очень высокой проводимостью используется для устройств со сверх низким сопротивлением. Убедитесь, что у всех соединений установлен очень хороший контакт.

Заземляющий стержень: технология Генератора со сверхнизким сопротивлением зависит напрямую от качества соединения контакта. Если соединение не оптимальное, тогда эффективность сокращается. Осторожно примени указания, представленные в параграфах 1-4 главы посвященной установке, для того, чтобы успешно установить заземляющий стержень.

Комментарии: Если животное дотрагивается до ограждения, контакт проходит по земле:

Заземляющий кабель необязательно поводить к самому устройству, электрическая решетка может быть линейным на одном конце луга. Для того, чтобы улучшить эффект заземления на очень сухих площадях, вам следует закрепить нейтральный провод на высоте 20 см от земли с хорошо соединенным проводом, который закопан в земле ( через каждые несколько метров, например через 50 метров).

УСТАНОВКА ВАШЕЙ СИСТЕМЫ:

Для этого существует 5 шагов:

Установка главного заземляющего стержня или «Основного заземляющего стержня» Генератора

Установка « ссылочного заземляющего стержня» Генератора

Подключение установки ограждения к Генератору

Проверить «основной заземляющий стержень» на состояние пригодности к работе

Установка главного заземляющего стержня или основного заземляющего стержня Генератора

Неэффективное заземление часто является причиной плохой работы Генератора

Установка главного заземления или основного заземляющего стрежня Генератора

Неэффективное заземление часто является причиной плохой работоспособности актвивизатора.

Для чтобы заземляющий стрежень работал действительно эффективно, важно, чтобы он был размещен в влажной земле.

Не раздумывая, используйте одноковшовый погрузчик для того, чтобы выкопать необходимые ямы для установки заземляющих стержней. Технология данного Генератора зависит в первую очередь, от качества соединения заземляющего стержня. Технические характеристики резко упадут, если качество соединения не «превосходное». Заземляющие стержни, необходимые для данного типа соединения должны быть изготовлены из оцинкованной стали, с требуемой длиной 2 метра и расстоянием в 4 метра интервалом, (подсоединяются, друг к другу при помощи широкого диаметра кабеля из оцинкованной стали, модели Securgal). Минимальное число заземляющих стержней – 2 для данного Генератора в наиболее подходящей почве, но это число составлять более чем 10 для трудных почв. Качество соединения заземляющего стрежня можно улучшить путем использования 3 метровых стержней, для достижения « глубокой» почвы, которая лучше всего проводит.

Необходимый совет: После того как ямы для прокладки соединения основного заземляющего стержня были выкопаны, их необходимо наполнить кошачьим наполнителем. Таким образом, влага в почве сохраняется около заземляющего стрежня, и тем самым существенно улучшает его технические характеристики.

Примеры 2 типов коровьих установок в соответствии с типом почвы:

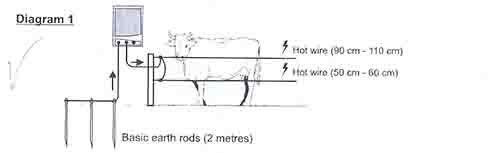

Влажная почва или хорошо проводимая почва: подсоединить заземляющий зажим (зажим для заземления Генератора к вашему основному стержню заземления и подключить зажим электрического выхода к ограждающим проводам, также называемым «проводами высоко напряжения» (смотри диаграмму 1 указанную ниже).

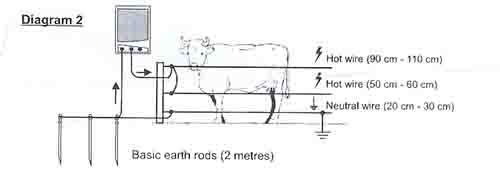

Сухая или плохо проводящая почва с крупными животными: подсоединить заземляющий зажим Генератора к вашему основному заземляющему стрежню и к самому низкому проводу трехпроводной установки, затем подсоединить зажим электрического выхода к ограждающим проводам, называемыми также « проводами высокого напряжения», а именно провод высокого напряжения на вершине, в середине, снизу нейтральный провод (смотрите диаграмму 2 , указанную ниже)

Диаграмма 2

Провод высокого напряжения ( 90 см-110 см)

Провод высокого напряжения ( 50 см-60 см)

Провод с нейтральным напряжением ( 20 см-30 см)

Основные заземляющие стержни ( 2 метра)

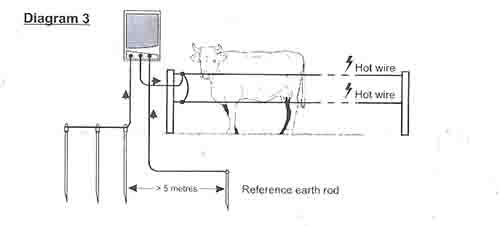

2 Установка ссылочного заземляющего стрежня

Для того, чтобы регулярно проверять качество основного заземляющего стрежня, необходимо установить отдельный дополнительный ссылочный заземляющий стрежень.

Ссылочный заземляющий стержень не нужно устанавливать с такой же заботой, которая требуется для установки основных заземляющих стержней. Вы можете использовать стандартный комплект для подключения заземляющего стержня LACME 2X30 см или простой заземляющий стрежень LACMEдлиной 1 метр. Все что вы должны сделать, установить данный ссылочный заземляющий стержень на расстоянии более 5 метров от основного заземляющего стрежня Генератора.

Однако, как и у основного заземляющего стержня, необходимо держать дистанцию 10 метров между ссылочным заземляющим стержнем и другими установками бытовой электросети, телефонными кабелями и другой связью.

Важно: если ссылочный заземляющий стержень не установлен, вы не сможете проверить качество соединения заземляющего стержня, что настоятельно рекомендуется пред использованием установки. В связи с этим, вы не сможете гарантировать, что у активизатора достаточно эффективное соединение заземляющего стержня, и оно способно доставлять максимальный уровень энергии, для которой он был предназначен, когда наблюдается большой рост растительности.

3- Подключение установки ограждения к активизатору:

Подключить ограждение к зажиму «Начало ограждения (fencing start) »активизатора при помощи правильно изолированного кабеля. Для ограждений большой длины, использовать Lacme's FISOL GALVA , разработанный для напряжения 2 0000 вольт, который может быть скрыт, так как имеет защитную оболочку.

Для ограждений, в которых используется FORCEFLEX, предпочтительно использовать двойной изолированный кабель LACME’S FISALU.

Подсоедините установку «основного заземляющего стержня» к зажиму «заземление» активизатора при помощи хорошо проводящего кабеля с двойной изоляцией моделей FISOL GALVA или FISALU фирмы LACME.

Подобным образом, подсоединить «ссылочный заземляющий стержень »к зажиму «EARTH CHECK» активизатора при помощи такого же типа кабеля.

Убедить, что всем соединениям предоставлен хороший электрический контакт.

Если вам приходится использовать различные металлы при узловой завязке или при соединении, регулярно защищайте эту подверженную точку установки против коррозии при помощи механической смазки.

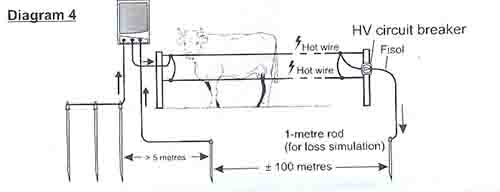

4 Установка существенной потери дистанционного устройства симуляции между проводом ограждения и почвой:

Для того чтобы проверить качество основного заземляющего стержня, необходимо инсценировать существенную потерю, и повторять данную операцию, по меньшей мере, один раз в год, к примеру, в засуху, рекомендуется установить такой активизатор раз и навсегда.

Для того, чтобы это сделать, вы помещаете стержень длиной 1 метр в землю на 100 метров от основного соединения заземляющего стержня активизататора. Подключить его к FISOL Gamva or Fisalu ( кабель высокого напряжения с двойной изоляцией) на выключатель LACME подсоединенный к ограждающему проводу. Тем самым у вас будет стационарная установка, позволяющая вам в любое время возместить потерю и тем самым проверить качество соединения основного заземляющего стержня.

Диаграмма 4

5. Проверка установки «основного заземляющего стержня» на работоспособность:

Эта проверка проверяет исправное состояние установки на вашем ограждении. Она затрагивает инсценировку больших ( параллельных) потерь на расстоянии от ограждения. Когда эта потери становятся достаточно большими, левосторонний голубой диод начинает сильно мигать. На этой стадии , если соединение основного заземляющего стержня недостаточно хорошее , то включается правосторонний красный диод. Цель состоит в том, чтобы улучшить соединение основного заземляющего стержня, так чтобы правосторонний красный диод, наконец, то выключился.

Для того, чтобы добиться этого, вы должны провести операции изложенные в пунктах 2 и 4. После этого вы сможете предпринять следующие шаги:

Отключить активизатор от сети питания

Создать массивную параллельную потерю

Заново подсоединить активизатор и подождать 2 минуты, до тех пор, пока система стабилизируется

После 2 минут, проверьте, чтобы голубой диод был включен (он показывает большие потери в ограждении)

Следуйте инструкциям, представленным ниже в пунктах А и В , согласно случая.

Если А – правосторонний красный диод выключен:

Примите поздравления! Ваша установка заземляющего стержня превосходная.

Удалить массивную параллельную потерю ( к примеру, если вы монтировали симулирующее устройство, указанное в главе 4, установите ваш автоматический выключатель так, чтобы отключить короткое замыкание

Ваш установка сейчас находится в хорошем рабочем состоянии

Если правосторонний красный диод В остается включенным:

Вы можете улучшить установку заземляющего стержня

Разъедините активизатор

Добавьте другой основной заземляющий стержень к установке (для «трудных » грунтовых условий, для основного заземляющего стрежня может потребоваться около 10 двухметровых стержней)

Заново подсоединить активизатор и подождать 2 минуты, до тех пор, пока система стабилизируется

Проверить, чтобы правосторонний красный диод был выключен

В данном случае ссылайтесь на вышеуказанный пункт А. Также:

Повторяйте операцию В столько раз, столько раз пока красный диод не выключится.

ТОЛКОВАНИЕ ПРОВЕРКИ СВЕТОДИОДОВ

Когда Генератор находится в нормальном рабочем состоянии, центральный зеленый светодиод актвизатора загорается каждом импульсе

Если левосторонний голубой светодиод включен, то ограждение несет существенные параллельные потери. Это значит, что наблюдается большой рост растительности в тесном контакте с ограждением и/ или с неисправными / поврежденными изоляторами, которые качество соединения основного стержня вы проверяете, в соответствии с порядком осуществления процедуры изложенной выше. Вы должны проверить установку в ближайшем будущем.

Если голубой светодиод включен, а зеленый выключен, тогда параллельная потеря на ограждении слишком большая. Это значит, что слишком много растительности находится в контакте с ограждением /или неисправными изоляторами. Вы должны очистить ограждение и проверить установку.

Если красный диод включен, качество заземляющего стержня необходимо улучшить в соответствии с действиями, подробно описанными в параграфе 5.

Предупреждение: штепсельная розетка подключается к системе питания, центральный зеленый светодиод, который означает правильное введение в эксплуатацию должен мигать приблизительно 50 раз в минуту.

Столбчатая диаграмма:

Данная диаграмма показывает состояние общего напряжения в зажиме Генератора.

Замедленный эффект ограждения Генератора.

Для вашей безопасности, устройство меняет свой выходящий ток на изменяющийся ток зарядки 25 секунд .

Данное устройство может также войти в безопасный режим.

Когда появляется внезапное и значительное увеличение заряда в заборе, устройство излучает шум, вспыхивает предупредительный световой сигнал, и частота и выход энергии снижаются. Безопасный режим длится 12 минут.

Значения отображения

2 информационных экрана: каждый экран отображает несколько последовательных пульсов и изменяется на следующем экране.

1 экран:

X, x Джоуль – выходная мощность

X, x Вольт – выходное напряжение

2 экран:

Пример среднего показателя растительности определяет показатель растительности на целом заборе.

Пусто

Большая растительность

Если активазатор находится в безопасном режиме или в режиме замедленного эффекта( смотри информацию выше), тогда отображается данный символ.
