Руководство по эксплуатации. Косилка КРН-2,1А

Косилка ротационная навесная КРН-2,1А

Введение

Косилка КРН-2,1А предназначена для скашивания высокоурожайных и полеглых трав на повышенных поступательных скоростях с укладкой скошенной массы в покос.

Машина применяется во всех зонах страны.

Косилка ротационная агрегатируется с тракторами класса 0,9 - 1,4т.

Технические данные

Наименование

Значение

Марка

КРН-2,1А

Тип

Навесная правосторонняя с нижним приводом

Характеристика рабочих органов

4 ротора с двумя скашивающими ножами

Число оборотов роторов, об/мин

1980…2060

Число оборотов ВОМ1) трактора, об/мин

540…560

Ширина захвата, конструктивная, м

2,1±0,05

Расчетная производительность за час основного времени, га/ч, не менее

2,85

Масса (без инструмента, принадлежностей и запасных частей), кг

510±16

Потребляемая мощность от БОМ трактора, квт (л.с.), в пределах

16…20, (22…27)

Максимальные габаритные размеры, мм

Рабочее положение

Длина

3550+35

Ширина

2085+20

Высота

1380+15

Транспортное положение в агрегате с трактором МТЗ-80

Длина

4910+50

Ширина

2350+25

Высота

2665+25

Ширина колеи трактора, мм, в пределах

1400…1500

Дорожный просвет, мм, не менее

280

Скорость движения рабочая, км/ч, не более

15

Скорость движения транспортная, км/ч, не более

30

Высота среза растений установочная, см:

На естественных травах

6±2

На сеяных травах

8±2

Количество обслуживающего персонала

1 тракторист

Срок службы, лет, не менее

5

Примечание. Принятое сокращение ВОМ - вал отбора мощности трактора.

Устройство и работа косилки


1.Косилка ротационная (рис. 1 и 2) состоит из:

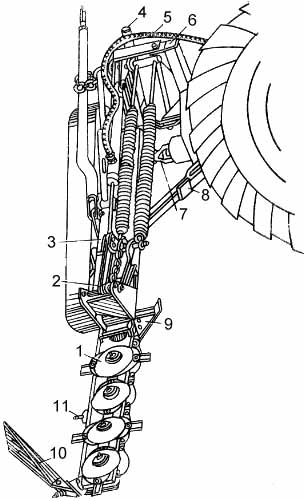

Рис.1. Общий вид косилки


Косилка ротационная (рис. 1 и 2) состоит из:

  • рамы навески 6

  • подрамника 3

  • механизма уравновешивания 2

  • режущего аппарата 1

  • полевого делителя 10

  • тягового предохранителя 8

  • механизмов привода 7

  • стойки 4

гидрооборудования 5

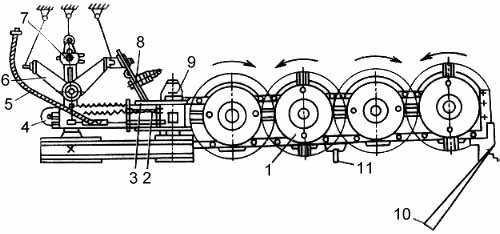

Рис.2. Схема косилки конструктивная

2. Технологический процесс работы

Срезание стеблей растений осуществляется с помощью пластинчатых ножей, шарнирно установленных на роторах, вращающихся со скоростью 65 м/с навстречу друг другу. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов взаимно перекрываются, благодаря чему обеспечивается качественный покос.

Скошенная трава, ударившись о щиток полевого делителя, меняет траекторию движения, укладывается в покос и освобождает место для прохождения колес трактора при последующем проходе.

3. Привод косилки

Привод косилки осуществляется от ВОМ трактора.

Устройство и работа составных частей косилки

1. Рама навески.

Присоединение косилки к навесному устройству трактора осуществляется с помощью рамы навески (рис 3), состоящей из главной рамы 1 и подвески 3.

Главная рама представляет собой сварную конструкцию с осями 7 для крепления ее к нижним тягам навесного устройства трактора. На правой стороне имеется ось 10 для крепления тягового предохранителя, который после установки фиксируется штырем 11 и шплинтом 12. К раме шарнирно на оси 2 присоединена подвеска 3, в нижней части которой имеется кронштейн 6 для крепления подрамника через ось 5, фиксируемую гайкой 8 и шплинтом 10. К подвеске также крепится цепь 4 для крепления транспортной тяги.

Рис.3. Рама навески

2. Подрамник.

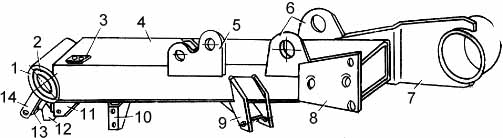

Подрамник (рис 4) представляет собой сварную рамную конструкцию и является связующим звеном между рамой навески и режущим аппаратом. Основу конструкции составляет короб 4, на котором имеется труба 1 с втулками 2 для присоединения подрамника к подвеске, кронштейн 5 для присоединения транспортной тяги и телескопического стопорного устройства, кронштейн 9 для крепления тягового предохранителя, кронштейн 10 и накладка 3 для крепления кожуха ременной передачи, кронштейн 12 для установки стойки, кронштейн 11 и кронштейн 14 с сухариком 13 для крепления привода. В передней части имеются ушки 6 для присоединения механизма подьема, а также кронштейн 7 и накладка 8 для установки коробки привода.

3.Механизм уравновешивания.

Механизм уравновешивания предназначен для ограничения давления режущего аппарата на почву, обеспечения копирования режущим аппаратом неровностей поля и перевода косилки в транспортное положение.

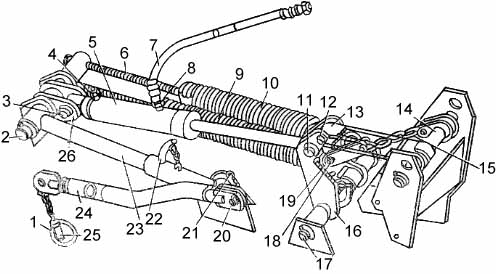

Рис.5. Механизм уравновешивания и гидрооборудование

Механизм уравновешивания (рис 5) состоит из гидроцилиндра 5, шарнирно соединенного с рычагом 16, который через тягу свободного хода 13 связан с режущим аппаратом, уравновешиваемым пружинами 9 и 10 через рычажный сектор 19 и гибкую тягу 15.

Для удерживания механизма в транспортном положении и предотвращения опускания режущего аппарата при отказе гидросистемы служит транспортная тяга 24, накидываемая на штырь кронштейна 11 (см. рис.1), а также телескопическое стопорное устройство 23, устанавливаемое в положение транспорта.

Регулировка давления внутреннего и наружного башмаков режущего аппарата на почву осуществляется натяжными болтами 6.

Для фиксации транспортной тяги 24 и телескопического стопорного устройства 23 используется штырь 25 с кольцом 1 и штырь 22.

Звенья механизма подьема шарнирно связаны друг с другом, а также с рамой и с режущим аппаратом посредством осей 2,3,11,12,14,17,18,20,21.

При рабочем положении режущего аппарата шток гидроцилиндра 5 выдвинут, положение рукоятки гидрораспределителя - "плавающее". Транспортная тяга 24 сложена и закреплена цепью. Штырь 3 телескопического стопорного устройства вынут из отверстия и закреплен на скобе. Пружины 9 и 10 уравновешивают часть веса подрамника и режущего аппарата и обеспечивают необходимое давление его башмаков на почву. Перемещение режущего аппарата при копировании неровностей поля обеспечивается тягой свободного хода 13 и шарнирным четырехзвенником, образованным рамой, подрамником, рычагом 16 и гидроцилиндром 5.

При обьезде препятствий, разворотах и небольших переездах режущий аппарат переводится в положение ближнего транспорта. Эта операция производится водителем кабины из транспорта. При этом сначала включается гидроцилиндр навесной системы трактора, и косилка вместе с навеской подымается на необходимую высоту. Затем включается гидроцилиндр косилки 5, его шток втягивается и через тягу 13 происходит поворот режущего аппарата.

В поднятом положении режущий аппарат не фиксируется, поэтому во избежание выхода из строя гидросистемы косилки длительные переезды агрегата в положении ближнего транспорта не допускаются.

При переводе косилки в транспортное положение для дальних переездов, как при переводе в ближний транспорт, включается цилиндр навесной системы трактора, и косилка вместе с навеской подымается на необходимую высоту. Затем включается гидроцилиндр косилки 5, его шток втягивается и через рычаг 16 и тягу 13 поворачивает режущий аппарат до вертикального положения. Далее навесная система трактора возвращается в прежнее положение. Для фиксации механизма в поднятом положении на штырь кронштейна 11 (см. рис.1) одевается транспортная тяга 24. Длина тяги регулируется резьбовым наконечником. Она закрепляется штырем 25 и стопорится пружинным кольцом 1. Штырь телескопического устройства устанавливается в отверстие.

Перевод косилки в рабочее положение осуществляется в обратном порядке.


4. Ротационный режущий аппарат.

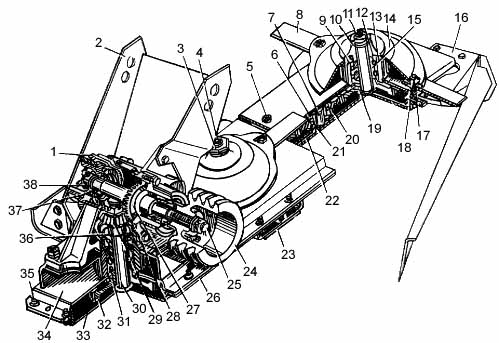

Рис.6. Режущий аппарат

Ротационный режущий аппарат (рис.6) предназначен для скашивания травы. Он состоит из панели бруса 34 и днища 26, соединенных между собой болтами 35.

Под днищем 26 установлены башмаки 23, которыми режущий аппарат опирается на землю.

Режущий аппарат может свободно поворачиваться в цапфах кронштейнов 1, обеспечивая копирования неровностей почвы.

На режущем аппарате имеются четыре одинаковых ротора 14, каждый из которых снабжен двумя ножами 8, шарнирно установленными на специальных болтах 17, на средние роторы установлены удлиненные ножи, роторы 14 установлены на валах 11 на шлицевом соединении, затянуты гайками 3 и законтрены шайбами 10.

В нижней части валов 11 на шпонках закреплены шестерни 19, связанные кинематически с распределительной ведущей шестерней 32 через промежуточные шестерни 20, установленные каждая на подшипниках 6 и осях 7.

Распределительная шестерня 32 установлена на шлицевом соединении на валу 30.

Для контроля уровня масла в полости режущего аппарата используется пробка 5. При этом режущий аппарат должен быть установлен в положение близкое к вертикальному, транспортному.

Смазка подшипников 9 производится через масленки 4.

В правой части режущего аппарата имеется кронштейн 16 для крепления полевого делителя.



5. Полевой делитель.

Отделение скошенной массы от нескошенного травостоя осуществляется с помощью полевого делителя.

Полевой делитель состоит из кронштейна, щитка делителя, пружины с чашечной шайбой и болта. Щиток делителя установлен под углом к направлению движения агрегата. Пружина, удерживающая щиток делителя в рабочем положении, дает возможность отходить ему назад в момент перегрузок и снова возвращаться в исходное положение.

6. Стойка.

Стойка служит для удержания косилки в положении, удобном для хранения и навешивания на трактор. Она состоит из трубы, подошвы и пружинного шплинта. На трубе, имеются отверстия для фиксации стойки; верхнее - в положении хранения на мягком грунте, среднее - в положении хранения на твердом грунте и нижнее - в рабочем положении косилки.

7. Гидрооборудование.

Гидрооборудование предназначено для обеспечения привода механизма уравновешивания и состоит из гидроцилиндра 5, замедлительного клапана 8, сапуна 4, рукава высокого давления 7 и устройства, предотвращающего вытекания масла из гидросистемы при ее отсоединении от трактора.

8. Ограждение кабины трактора.

Ограждение кабины трактора обеспечивает безопасность механизатора на рабочем месте при работе косилки. Оно состоит из рамки, на которую натянута металлическая сетка, кронштейнов, натяжника. Ограждение крепится в кабине трактора болтами, гайками и винтами. При навеске ограждения на трактор МТЗ на кабине необходимо просверлить два отверстия для крепления кронштейнов.

Указания по мерам безопасности

1. При обслуживании косилки руководствуйтесь Едиными требованиями к инструкции тракторов и сельскохозяйственных машин по безопасности и гигиене труда (ЕТ - 4) и Общими требованиями безопасности ГОСТа.

Внимание!
Ротационная косилка имеет вращающиеся рабочие органы повышенной опасности, в связи с этим необходимо строго соблюдать следующие меры безопасности при подготовке косилки к работе и во время работы.

2. Допускаются к обслуживанию косилки только трактористы, изучившие Техническое описание и Инструкцию по эксплуатации косилки.

3. Перед пуском в работу ротационной косилки необходимо убедиться в надежности крепления скашивающих ножей во избежание их самопроизвольного отрыва при работе. Запрещается заменять ножи без предварительного стопорения ротора через отверстия в кольцевой части ротора.

Проверяйте крепление ножей режущего аппарата через каждые 4 часа работы косилки.

4. Проверьте надежность крепления роторов, наличие на валах стопорных шайб.

5. Проверьте наличие посторонних предметов под роторами косилки; если они обнаружены, уберите их.

6. Во время опробования, запуска и последующей работы посторонним лицам запрещается находиться на расстоянии менее 50 м от косилки при наклоне режущего аппарата не более 3 градусов вперед по ходу машины, и 90-100 м при наклоне режущего аппарата до 7 градусов.

7. Закрывайте двери кабины трактора при работе косилки в условиях, вызывающих запыление атмосферы на рабочем месте тракториста.

8. ЗАПРЕЩАЕТСЯ осматривать или устранять поломки косилки с невыключенным валом отбора мощности трактора.

9. Запрещается переезд трактора с косилкой без установки и фиксации режущего аппарата в вертикальном (транспортном) положении.

10. При дальнейшей транспортировке по дорогам косилка должна быть оборудована сигнальными флажками, установленными на узлах, выступающих за габариты трактора.

11. Перед снятием косилки с рычагов навесного устройства трактора устанавливайте фиксирующий штырь в отверстие телескопического стопорного устройства.

12. Меры противопожарной безопасности.

Соблюдайте правила противопожарной безопасности.

Работайте с трактором, агрегатирующим косилку, оборудованным огнетушителем.

Не проливайте масла на косилку при смазке.

Для предотвращения течи масла из гидросистемы косилки при отсоединении ее от гидросистемы трактора используйте запорное устройство.
